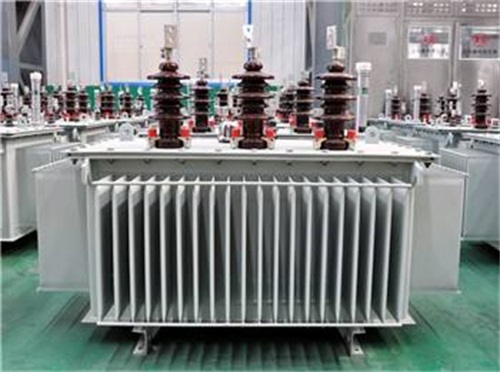

油浸式變壓器的四大主要結構本體絕緣包含一次絕緣、燈間絕緣、鐵心絕緣、外裝絕緣。使用的材料有紙板、環氧樹脂、各種絕緣材料、變壓器油、電工木材等。變壓器油不僅具有良好的絕緣性能，而且有助于變壓器的散熱。

　　繞線：絕緣偏平銅線或繞線型的圓銅線制成。那個由兩組構成。1級和2級(高壓和低壓)。一次線圈輸入一次能量到變壓器，完成激勵過程，另一部分填充到二次線圈。二次線圈把磁能轉換為電能傳輸,線圈通常根據一定的電路連接方法(D角連接或Y星連接)連接。

　　鐵心：普通變壓器用硅鋼板制作，線圈變壓器鐵心用硅鋼板制作。有兩個功能。一個是通過原邊線圈的交流，形成頻率的交流磁束。另一個是通過鐵芯內的交流磁通誘導，副邊線圈產生電勢，形成低電壓。電源。核心是進行電能、磁能、電能轉換的主體。

　　油箱和底座：油箱有變壓器油，用于絕緣和冷卻。那個是用鋼板做的。要求機器強度高，變形小，焊接部不漏。采用波紋板結構。變壓器不僅滿足散熱要求，還滿足變壓器油的膨脹要求，清除油枕、變壓器油與空氣的隔離良好，使油的氧化速度大幅下降。
