變壓器套管的結構是什么？

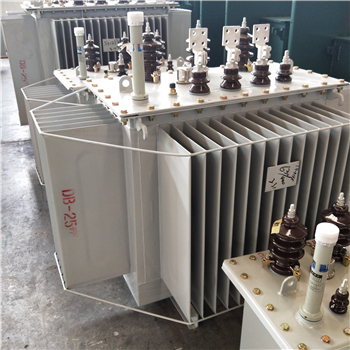

變壓器套管是變壓器盒外部的主要絕緣裝置。變壓器繞組的出線必須通過絕緣套管，使出線和變壓器的外裝之間絕緣，同時固定線。由于電壓等級不同，絕緣套管有純瓷器套管、充油管、電容管等形狀。純瓷器套管主要用于10kV以下的變壓器。瓷器套中是導電性銅棒，瓷器套中是空氣絕緣。
35kV變壓器采用了很多充油管。瓷器套內部填充油，瓷器套內穿導電銅棒，銅棒外卷著絕緣紙。電容套管由主絕緣-電容芯、外絕緣-上下瓷器部件、連接套管、油枕、彈簧組件、基座、均壓球、測量端子、連接端子、橡膠墊圈、絕緣油等構成，用于100kV以上的高壓變壓器。
(1)電網變壓器安裝0順序(接地)保護，中性點作為直接變壓器的主保護和相鄰部件的接地短路的備用保護。
(2)在變壓器的中性點上有避雷器和放電間隙的情況下，在變壓器的中性點直接接地的情況下，設置零序電流保護，在變壓器的中性點未接地的情況下，增加反映間隙放電電流的零序電流保護和一套零序電壓保護。后者是間隙放電電流零階電流保護的初步保護。
(3)自動耦合變壓器的零序保護不連接到中性電路的電流互感器，連接到該側的零序電流濾波器，在高、中壓側設置方向元件以保證選擇性。
(1)電網變壓器安裝0順序(接地)保護，中性點作為直接變壓器的主保護和相鄰部件的接地短路的備用保護。
(2)在變壓器的中性點上有避雷器和放電間隙的情況下，在變壓器的中性點直接接地的情況下，設置零序電流保護，在變壓器的中性點未接地的情況下，增加反映間隙放電電流的零序電流保護和一套零序電壓保護。后者是間隙放電電流零階電流保護的初步保護。
(3)自動耦合變壓器的零序保護不連接到中性電路的電流互感器，連接到該側的零序電流濾波器，在高、中壓側設置方向元件以保證選擇性。
變壓器套管的結構是什么？ 2020-05-26 本文被閱讀 5350 次
