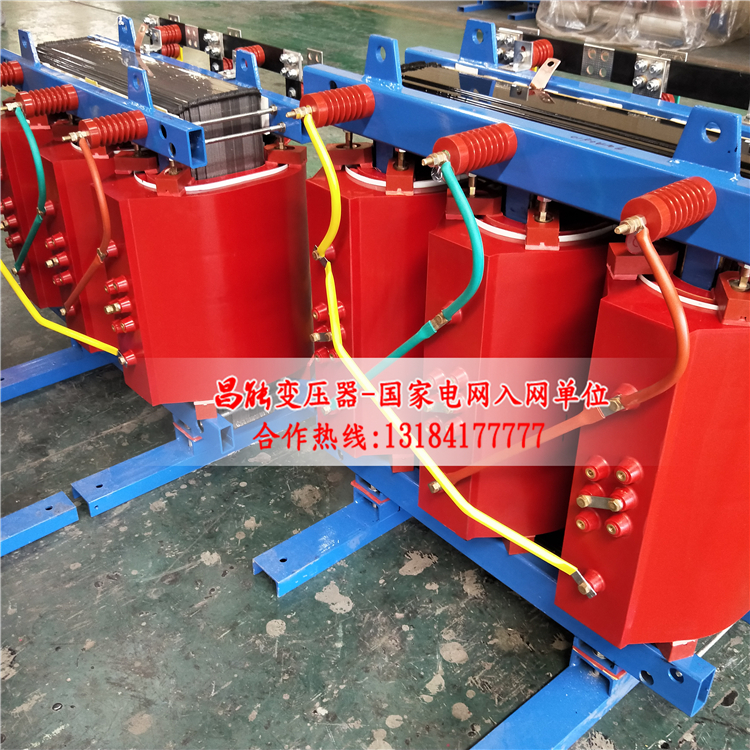

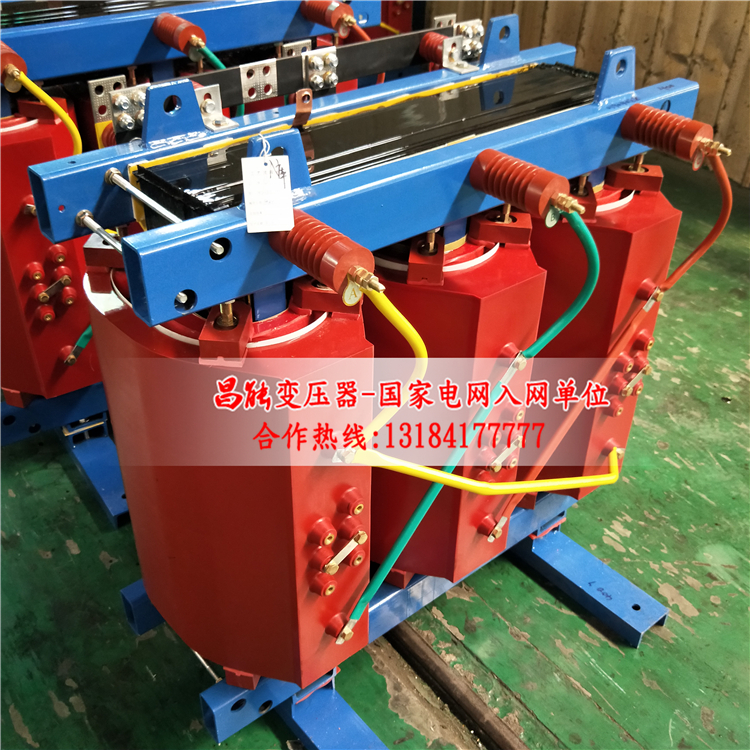

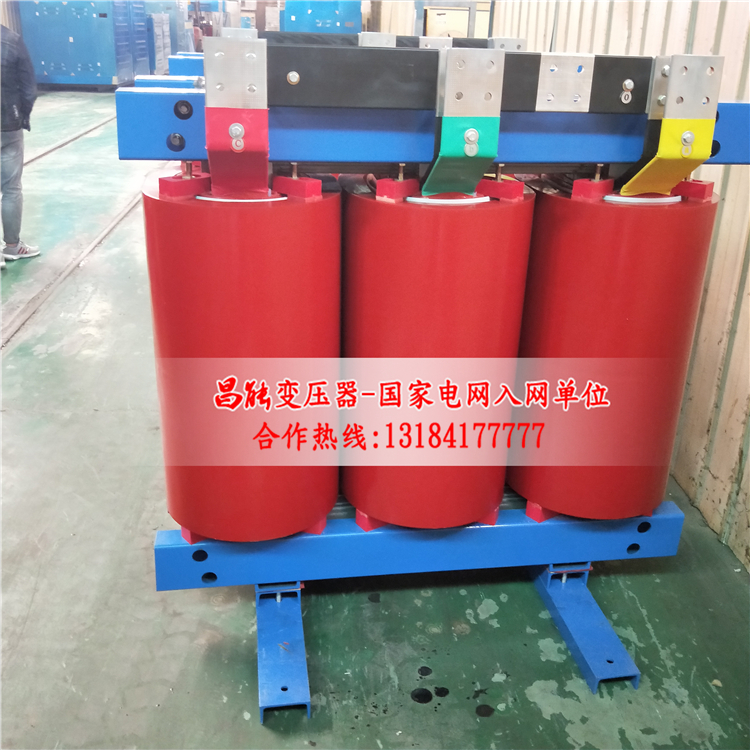

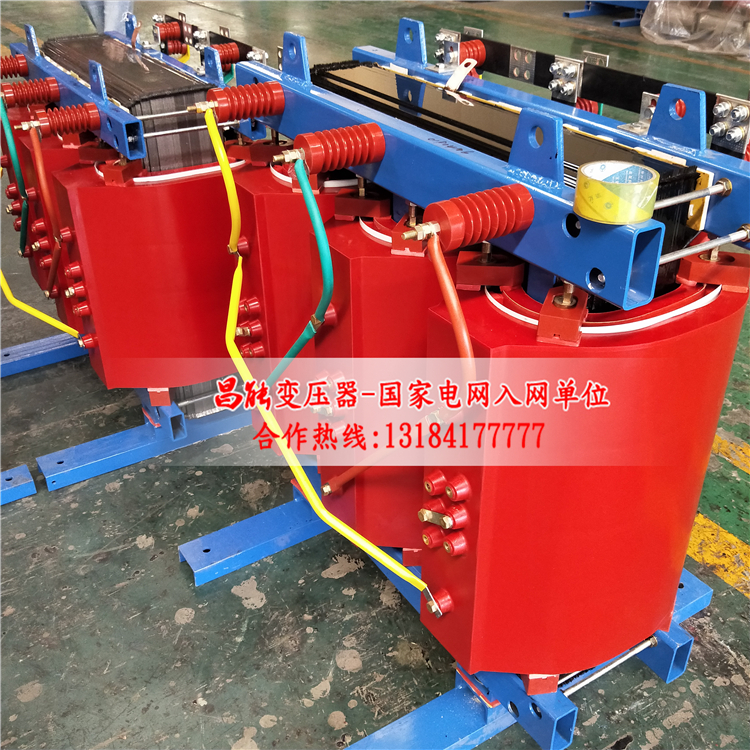

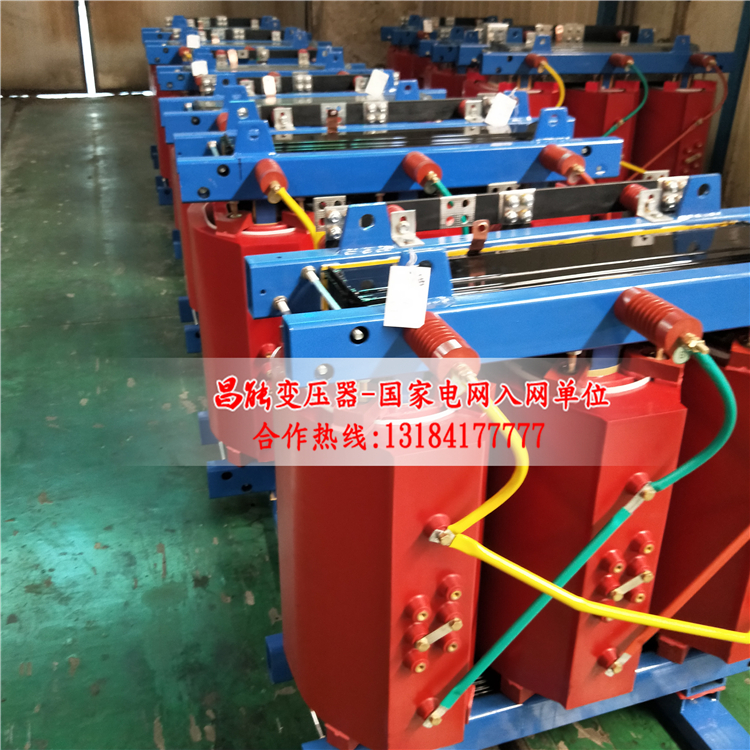

SCB11干式變壓器（全銅）

SCB11干式變壓器（全銅）技術參數表：

額定容量 kVA	電壓組合			聯結組標號	空載損耗 W	負載損耗 W (120℃)	空載電流 %	短路阻抗 %	外形尺寸（mm） L x W x H	總重 kg	安裝尺寸（mm）
額定容量 kVA	高壓kV	高壓分接范圍 %	低壓kV	聯結組標號	空載損耗 W	負載損耗 W (120℃)	空載電流 %	短路阻抗 %	外形尺寸（mm） L x W x H	總重 kg	安裝尺寸（mm）
30	6 6.3 10 10.5 11	±5% or ±2x 2.5%	0.4	Yyn0 or Dyn11	170	710	2.3	4	880×600×765	320	550×550
50					240	1000	2.2	4	960×750×805	470	550×714
80					330	1380	1.7	4	980×750×895	510	550×714
100					360	1570	1.7	4	1010×750×910	700	550×710
125					420	1850	1.5	4	1050×830×1000	750	660×780
160					480	2130	1.5	4	1050×830×1010	890	660×780
200					550	2530	1.3	4	1060×870×1135	1050	660×820
250					640	2760	1.3	4	1210×1000×1140	1210	660×964
315					790	3470	1.1	4	1220×1000×1140	1450	660×964
400					880	3990	1.1	4	1290×1000×1220	1680	660×964
500					1040	4880	1.1	4	1320×1000×1285	1910	660×964
630					1170	5960	0.9	6	1530×1000×1205	2130	660×964
800					1360	6960	0.9	6	1570×1000×1300	2610	660×964
1000					1590	8130	0.9	6	1630×1200×1390	3070	820×1164
1250					1880	9690	0.9	6	1650×1200×1510	3540	820×1164
1600					2200	11730	0.9	6	1660×1200×1650	4500	820×1164
2000					2740	14450	0.7	6	1750×1200×1750	5150	820×1164
2500					3240	17170	0.7	6	1940×1400×1820	6050	1070×1364

注：外形尺寸僅供參考，以產品圖紙為準。

　　SCB11干式變壓器(全銅)使用條件：

　　1、使用海拔高度：H<1000m

　　2、工作的環境溫度：-25℃~+40℃

　　3、相對濕度：空氣在+25℃時，相對濕度不超過90%

　　4、風速：<35m/s

　　5、地震加速度：水平加速度為0.4m/s2

　　6、工作場所：無火災、爆炸危險、化學腐蝕級劇烈振動場合

　　SCB11干式變壓器(全銅)抗短路能力提高的方法

　　我公司為提高變壓器抗短路能力采用了以下有效的方法

　　◆引進的技術充分考慮了產品承受短路時的各種情況并針對性的解決，采用了器身六面剛性定位等一系列措施以保持產品的整個穩定。

　　◆設計采用動態力計算考核產品的動熱穩定性;設立單獨的調壓線圈，嚴格保證高低線圈安匝平衡，同時保持高、低、調壓線圈磁中心的一致;

　　◆低壓線圈直接繞道高強度的線筒上，高、低、調壓線圈在繞制時徑向、軸向采用壓緊裝置，外徑側采用鎖緊撐條、增加輻向堅固措施;

　　◆線圈采用壓力真空干燥，整全組裝，再組裝過程中反復調整線圈高度，保證高低調壓線圈高度完全一致，即線圈進行穩定處理。墊塊全部預密化，倒角去毛刺，均勻布置器身壓緊部件，保證機械強度和足夠的壓緊力等方法提高線圈的軸向強度

　　◆高壓、低壓、調壓線圈繞制時保證線圈本身的幾何尺寸準確，裝配中心各線圈于其它部件之間的尺度配合緊密，紙筒與鐵芯間用撐板撐棒堅固撐實，線圈組套采取一系列組合工藝在輻向上捆綁撐實，及各部分在遭受短路電動力時不會竄位和失穩變形

　　◆引線固定加強加密，部件采取自鎖和防松動結構，滿足短路時的動熱穩定。

　　◆線圈輻向緊固采用“零”裕度設計，鐵芯與低壓線圈紙筒之間、低壓、高壓、調壓線圈之間及撐條和圍板之間的均勻充分干燥，緊密配合、保證整個線圈具有的緊密度和同心度。

　　◆絕緣材料在原材料、半成品及裝配好器身的各個階段采用了嚴格、規范的干燥密封保管、避免不可控制的吸潮膨脹變形和尺寸變化如：絕緣紙板和加工后墊塊、壓圈等，全部放在專用恒溫干燥筒密封保管存放。

　　產品特點

　　昌能變壓器制造有限公司生產的SCB11干式變壓器(全銅)，器身采用了新型絕緣結構，提高了抗短路能力;鐵芯由高質量冷軋硅鋼片制成;高壓繞組均選用無氧銅線為材料，并采用多層圓筒式結構;所有緊固件均采用特殊放松處理。

　　產品具有高效率、低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著，是國家推廣的高新技術產品。

　　◎安裝環境：

　　安裝環境無明顯污穢;

　　地震引發的地面加速ag：水平方向低于3m/S2，垂直方向低于1.5m/S2

　　技術創新點

　　◎產品具有高效率、低損耗的特點;

　　◎內部散熱好、抗短路電流能力更強;

　　◎空、負載損耗低;

　　◎全密封結構，增強運行可靠性，正常運行免維護。

　　SCB11干式變壓器(全銅)結構特征

　　1、鐵芯選用冷軋晶粒取向硅鋼片，45°全斜接縫，五步進疊鐵方式，芯柱與鐵軛均為多級圓截面形狀，可獲得較小的空載損耗和較低的噪音。

　　2、根據變壓器容量的大小，高壓導線采用雙玻璃漆包扁銅線，層間采用H級玻璃纖維布及玻璃氈絕緣;低壓采用銅箔繞制，層間絕緣為環氧樹脂預浸布，具有很高的機械強度和抗突發短路能力。

　　3、夾件采用低磁鋼拉板和夾件配合結構，并進行噴砂、噴塑處理，整體結構美觀、機械強度高。

　　4、每相配備獨立軸流風機，分體式溫控器，有效降低溫升，提高變壓器輸出容量，保障變壓器的安全運行。
